无源蜂鸣器鸣叫

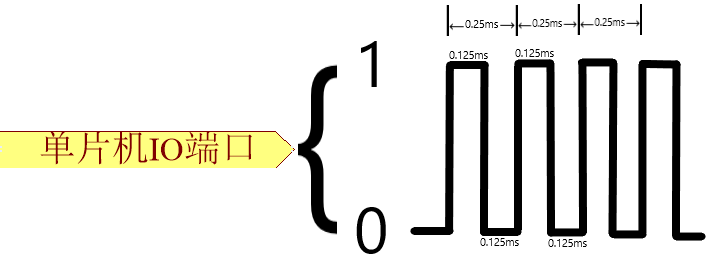

1.输出方波图解

我们现在要给单片机IO端口输出4khz的方波。

现在我们算出方波的周期：1/(4*1000)s=0.00025s=0.25ms

高电平时间：(0.25/2)ms=0.125ms      低电平时间：(0.25/2)ms=0.125ms

2.驱动代码

因为我们只写过最低延时1ms的函数，所以这里测试用“for(i=0;i<14;i++);”作为延时0.125ms，本节的单片机IO端口为开发板中的P1.6，无源蜂鸣器的硬件连接因为不像LED那样都接了很多其他器件来初始化，所以本节的代码就显得相当简短，下载进开发板蜂鸣器就一直鸣叫了

#include <reg52.h>
sbit BEEP = P1^6;
void main()
{
    unsigned int i;
    while(1)
    {
        BEEP=1;
        for(i=0;i<14;i++);//延时接近0.125ms,给P1.6保持了0.125ms高电平时间
        BEEP=0;
        for(i=0;i<14;i++);//低电平时间保持了0.125ms， 我们可以尝试把两个for语句里的14改大一点就会发现鸣叫的音调变得低沉一些了
    }
}

3.代码书写新知识

我们现在引入新的代码书写知识“BEEP=!BEEP;”。

“!BEEP”是把此时自身的值非一下，比如当还没执行“BEEP =!BEEP;”语句时，假设此时的BEEP是等于1的。

当执行到“BEEP =!BEEP;”时，“!BEEP”是等于上一次的状态1变为0。

那现在的这条“BEEP =!BEEP;”就跟“BEEP=0;”是一样的了。

下一次再执行“BEEP =!BEEP;”时同理变为了“BEEP=1;”。

所以该语句实现的是来回变换赋给BEEP的值（0或1）。

这样我们就可以把上面的代码中while(1)部分简写为

 while(1)
 {
     BEEP=!BEEP;
     for(i=0;i<14;i++);//只需改变一次for语句中的14就可以实现不同音调的鸣叫了
 }

大家也可以回到第二章的第五讲改写为“LED2=!LED2”同样也可以实现LED闪烁的。

4.单片机IO端口初始电平

有同学会问，单片机的其他IO端口在程序里没有给0或1时，它们初始时是输出高电平还是低电平呢？

STC89C52RC这款芯片的P1，P2，P3这一共24个IO端口由于内部硬件的原因上电的时候都是输出高电平的，而P0一开始是一种不确定的状态（有时是高有时是低），但我们用的开发板已经把P0端口接了上拉电阻，所以开发板的P0.0~P0.7初始时也是输出高电平的（可参考《手把手教你学51单片机》文档2.4.1节的复位值和9.1节、9.2节的上下拉电阻了解一下，了解不了可暂时放一下，继续往下学）。

这也就解释了，当初点亮一盏灯的时候，代码没有写过P0.1,P0.2···这些内容，对应的这些灯都没有亮，只有在程序中写让P0.1输出0时灯才亮，所以其他灯不亮是因为IO端口已经默认输出了高电平。

这里我们先记住：所有的IO端口在程序初始时没有给0则全都是输出高电平这样的概念先。
